{osmdata}でエトセトラ(3/3) 道路の方角ごとに塗り分け

R

{osmdata}で取得した道路ネットワークで遊ぶ第3回。最後は道路の方角ごとに色を分けて地図に描画してみる。


カラーパレットの作成

{RcolorBrewer}のカラーパレットSpectralを元に以下の条件でカラーパレットを作成する。

  • 0度、90度、180度に近ければ黄色
  • 45度に近ければ青
  • 135度に近ければ赤
colors <- c(
  RColorBrewer::brewer.pal(11, "Spectral")[6:11],
  rev(RColorBrewer::brewer.pal(11, "Spectral")[7:10]),
  rev(RColorBrewer::brewer.pal(11, "Spectral")[1:6]),
  RColorBrewer::brewer.pal(11, "Spectral")[2:6]
)
colors
 [1] "#FFFFBF" "#E6F598" "#ABDDA4" "#66C2A5" "#3288BD" "#5E4FA2" "#3288BD" "#66C2A5" "#ABDDA4"
[10] "#E6F598" "#FFFFBF" "#FEE08B" "#FDAE61" "#F46D43" "#D53E4F" "#9E0142" "#D53E4F" "#F46D43"
[19] "#FDAE61" "#FEE08B" "#FFFFBF"

実際の色を確認してみる。

image(seq_along(colors), 1, as.matrix(seq_along(colors)),
      col = colors, xlab = "Colors", ylab = "", xaxt = "n", yaxt = "n")

f:id:tak95:20200902214840p:plain:w324:h190


45度と135度を同じ色にして{viridis}のカラーパレットを使用してみると以下のようになる。

colors <- c(
  viridis::viridis(n = 45, direction = -1),
  viridis::viridis(n = 45)) %>%
  rep(2)

image(seq_along(colors), 1, as.matrix(seq_along(colors)),
      col = colors, xlab = "Colors", ylab = "", xaxt = "n", yaxt = "n")

f:id:tak95:20200902214914p:plain:w324:h190


道路ネットワークの描画

あとは{leaflet}で地図に描画するだけ。

pal <- leaflet::colorNumeric(palette = colors, domain = 0:180)

ways.bearing %>%
  leaflet::leaflet(options = leaflet::leafletOptions(zoomControl = FALSE)) %>%
  leaflet::addProviderTiles(leaflet::providers$CartoDB.DarkMatter) %>%
  leaflet::addPolylines(color = ~pal(bearing %% 180), weight = 1, opacity = 1.0) %>%
  leaflet::addPolygons(data = city, fillColor = "Transparent",
                       color = "white", weight = 2) %>%
  leaflet::addLegend("bottomright", pal = pal, values = ~(bearing %% 180), title = "Bearing")

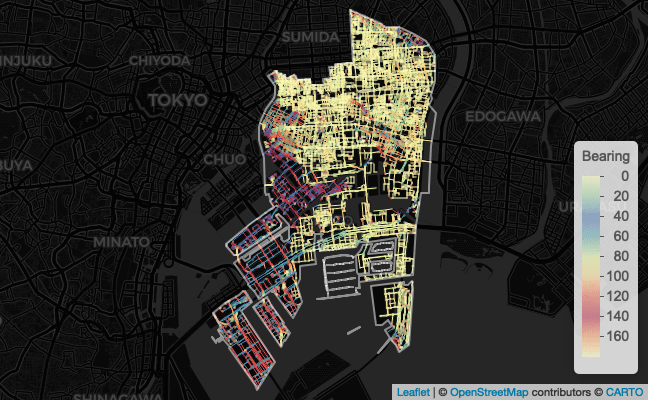

f:id:tak95:20200903010727p:plain:w471:h300


豊洲やお台場など埋め立てられてできた土地の道路ネットワークは格子状とはいえ45度傾いて見える。

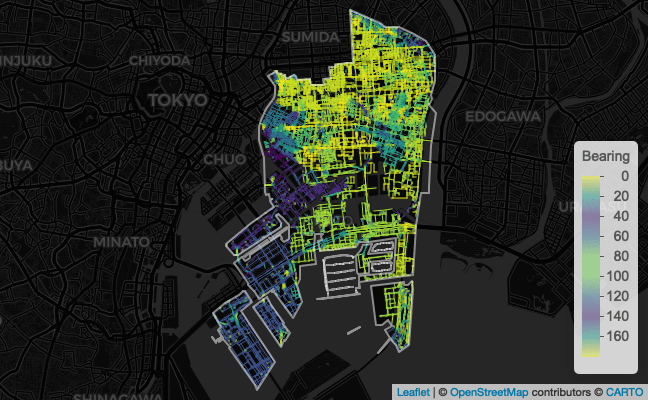

{viridis}で描画してみると次のような感じに。

f:id:tak95:20200903010746p:plain:w471:h300

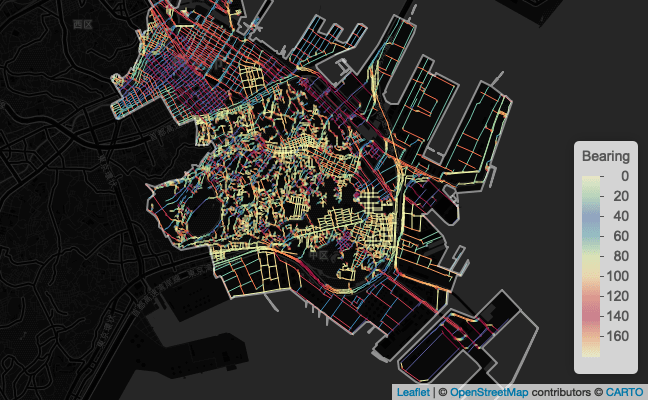

横浜は綺麗。

f:id:tak95:20200903010807p:plain:w471:h300

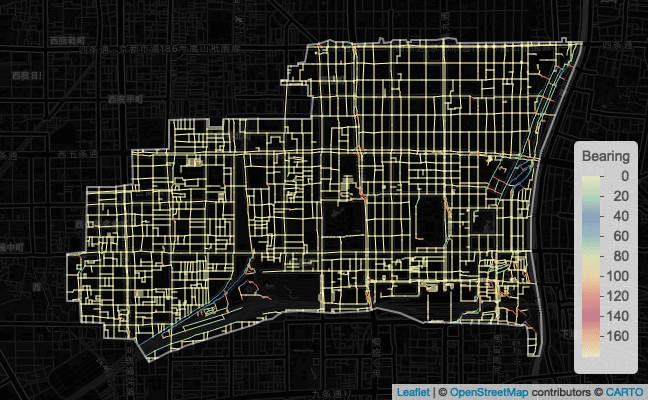

京都はほぼ一色w

f:id:tak95:20200903010824p:plain:w471:h300


OpenStreetMapの道路ネットワークで色々遊ぶことができた。道路ネットワークを可視化することで街のでき方がわかるの興味深い。{osmdata}と{ggplot2}で地図をアートにする方もいるので是非チャレンジしてみたい。
